2.1개요

테넌트 별 개별 시나리오 편집기에 접속을 관리 하기 위한 API 입니다.
API는 http/https 프로토콜을 사용하며, GET, POST, DELETE method를 사용합니다.
request , response는 JSON String 형태로 전달됩니다.

2.1.1설명

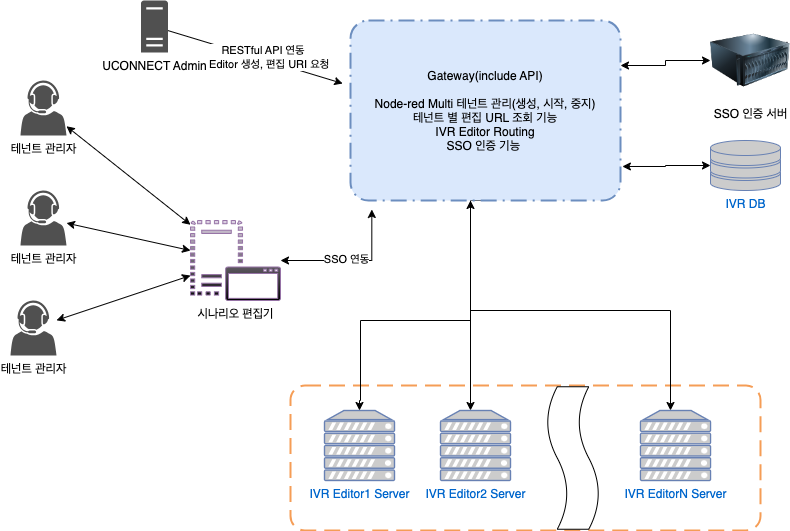

그림 2-1시나리오 편집기 내재화 시스템구성도

시나리오 편집기가 실행될 서버 리스트를 관리 할 수 있습니다.
서버 별로 여러 개의 시나리오 편집기를 생성 할 수 있습니다.
하나 이상의 서버를 등록 후 시나리오 편집기를 실행 할 수 있습니다.

2.1.2멀티 인스턴스(Multi Instance)

서버 하나에 여러 개의 시나리오 편집기를 실행하는 것을 의미합니다.
https://서버:1880/[tenant_id]/editor 형식으로 접근을 지원 합니다.

2.1.3지원 목록

서버 정보 관리
테넌트 별 시나리오 편집기 정보 관리
시나리오 편집기 상태 관리

2.1.4선결 과제

시나리오 편집기가 실행 할 서버에는 반드시 시나리오편집기 GW 가 설치 되어있어야 합니다.
외부(내부) 통신을 하기 위해서는 다음의 포트가 열려 있어야 합니다.
- 1880 : 시나리오 편집기 접속용 포트
- 8600 : API 용 포트

2.2API

2.2.1SSO 인증

Header 의 Authorization 필드에 SSO 토큰 값으로 인증이 됩니다.

[Request]

[MOTHOD] [PATH]

[Header]

Authorization: Bearer 토큰

[SAMPLE]

curl  -H "Authorization: Bearer eyAiYWxnIjogIkhTMjU...hfrTUXE4bX5to"  \
-X GET  \
  http://127.0.0.1:8600/server/list

[Response]

키	타입	필수	설명
code	text	Y	코드정보
message	text	Y

* 응답  성공

{ "code": "200", "message": "OK" , ...}

* 응답 실패(400)

{ "code": "401", "message": "Unauthorized" }

2.2.2서버정보관리

시나리오 편집기가 실행될 서버 리스트를 관리 한다.

2.2.2.1서버정보 등록

시나리오 편집기가 실행될 서버를 등록한다.
서버이름은 중복을 허용하지 않는다.

POST /server/create

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
server_name	text(20)	Y	서버이름 (유니트한 값) 최대 20자이며 [A-Za-z0-9_]{1,20}에 해당해야 합니다.
ip	text(35)	Y	IP Address (IPV4 만 지원)
port	int(5)	N	서버 API 포트 기본값(8600)
is_https	bool	N	기본값 (false)
desc	text(100)	N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"server_name":"server1","ip":"127.0.0.1","desc":"테스트서버1" }' \
http://127.0.0.1:8600/server/create

* 응답

[Response]

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.2.2서버정보 삭제

시나리오 편집기가 실행될 서버를 삭제한다.
서버에 시나리오 편집기가 등록되어 있을 경우는 삭제를 할 수가 없다. 시나리오 편집기를 모두 삭제한 후에 삭제가 가능하다.

POST /server/delete

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
server_name	text(20)	Y	서버이름 (유니트한 값)
desc	text(100)	N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"server_name":"server1","desc":"테스트서버1 삭제" }' \
http://127.0.0.1:8600/server/delete

* 응답

[Response]

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.2.3서버정보 리스트

시나리오 편집기가 실행될 서버 리스트 입니다.
전체 리스트가 출력됩니다.

GET /server/list

[Header]

Authorization: Bearer 토큰

[Parameter]

NONE

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X GET \
"http://127.0.0.1:8600/server/list"

* 응답

[Response]

키		타입	필수	설명
code		text	Y	결과 코드정보
message		text	N
list		array	-
	server_name	text	-	서버이름
	ip	text	-	IP Address (IPV4 만 지원)
	port	int	-	API 포트
	is_https	bool	-	https 적용여부
	desc	text	-	상세 설명
	update_time	text	-	변경일

* 응답

{
  "code": "200",
  "message": "OK",
  "list": [
    {
      "server_name": "server1",
      "ip": "10.10.10.1",
      "port": 8600,
      "is_https": false,
      "desc": "테스트 서버1",
      "update_time": "2024-01-17 13:55:17"
    },
    {
      "server_name": "server2",
      "ip": "10.10.10.2",
      "port": 8600,
      "is_https": false,
      "desc": "테스트 서버2",
      "update_time": "2024-05-16 14:15:40"
    }
  ]
}

2.2.3테넌트 관리

테넌트별 시나리오 편집기를 등록 및 관리 한다.
테넌트별 중복 등록은 불가능 한다.

2.2.3.1시나리오 편집기 생성

테넌트의 시나리오 편집기를 생성한다.

[Request]

POST /editor/create

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
tenant_id	int(5)	Y	테넌트 ID
server_name	text(20)	Y	서버정보 등록 에 등록된 서버명
is_https	bool	N	Https 사용 유무 ( true or false), 기본값은 false
desc	text(100)	N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"tenant_id":1, "server_name":"server1","desc":"테넌트1 편집기"}' \
http://127.0.0.1:8600/editor/create

[Response] 조직도 배열

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.3.2시나리오 편집기 정보 수정

테넌트의 시나리오 편집기 정보를 수정합니다.
필수로 수정할 항목 하나 이상을 입력해야 합니다.

[Request]

POST /editor/update

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
tenant_id	int(5)	Y	테넌트 ID
server_name	text(20)	Y	서버정보등록 에 등록된 서버명
is_https	bool	Y or N	Https 사용 유무 ( true or false), 기본값은 false
desc	text(100)	Y or N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"tenant_id":1, "server_name":"server1","desc":"테넌트1 편집기"}' \
http://127.0.0.1:8600/editor/update

[Response] 조직도 배열

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.3.3시나리오 편집기 정보 삭제

테넌트의 시나리오 편집기 정보를 삭제합니다.

[Request]

POST /editor/delete

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
tenant_id	int(5)	Y	테넌트 ID
server_name	text(20)	Y	서버정보등록 에 등록된 서버명
desc	text(100)	Y or N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"tenant_id":1, "server_name":"server1","desc":"테넌트1 편집기 삭제"}' \
http://127.0.0.1:8600/editor/delete

[Response] 조직도 배열

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.3.4시나리오 편집기 리스트

시나리오 편집기 목록을 요청합니다.

GET /editor/list

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
server_name	text(20)	Y	서버정보등록 에 등록된 서버명
tenant_id	int(5)	N	테넌트 ID 값

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X GET \
"http://127.0.0.1:8600/editor/list?server_name=server1"

* 응답

[Response]

키		타입	필수	설명
code		text	Y	결과 코드정보
message		text	N
list		array	-	시나리오 편집기 정보 배열
	tenant_id	int	-	테넌트 ID 값
	server_name	text	-	서버이름
	port	int	-	port 정보
	is_https	bool	-	https 사용유무
	desc	text	-	상세 설명
	update_time	text	-	변경일

* 응답

{
  "code": "200",
  "message": "OK",
  "list": [
    {
      "tenant_id": 1,
      "server_name": "server1",
      "port": 1882,
      "is_https": false,
      "desc": "테넌트1",

    },
    {
      "tenant_id": 2,
      "server_name": "server1",
      "port": 1884,
      "is_https": false,
      "desc": "테넌트2",

    }
  ]
}

* 응답 실패(400)

{ "code": "404", "message": "Not Found" }

2.2.4시나리오편집기 관리

테넌트별 시나리오 편집기를 시작 또는 종료 한다.
테넌트별 시나리오 편집기의 상태를 확인 한다.

2.2.4.1시나리오 편집기 시작

테넌트의 시나리오 편집기를 시작한다.

[Request]

POST /editor/start

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
tenant_id	int(5)	Y	테넌트 ID
desc	text(100)	N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"tenant_id":"1", "desc":"테넌트1 편집기 시작"}' \
http://127.0.0.1:8600/editor/start

[Response] 조직도 배열

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.4.2시나리오 편집기 종료

테넌트의 시나리오 편집기 정보를 수정합니다.
상태가 start 일 경우만 stop 이 가능하다.

[Request]

POST /editor/stop

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
tenant_id	int(5)	Y	테넌트 ID
desc	text(100)	N	상세 설명

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X POST -H "Content-type: application/json" \
-d \
'{"tenant_id":"1", "desc":"테넌트1 편집기 종료"}' \
http://127.0.0.1:8600/editor/stop

[Response] 조직도 배열

키	타입	필수	설명
code	text	Y	코드정보
message	text	N

* 응답

{
    "code": "200",
    "message": "OK"
}

2.2.4.3시나리오 편집기 상태

시나리오 편집기 상태정보를 요청합니다.

GET /editor/status

[Header]

Authorization: Bearer 토큰

[Parameter]

키	타입	필수	설명
server_name	text(20)	Y	서버정보등록 에 등록된 서버명
tenant_id	int(5)	N	테넌트 ID 값 (존재할 경우 하나의 객체만 리턴된다)

[SAMPLE]

curl -H "Authorization: Bearer eyAiYWxnIjogIkhT...d8b2Thw" \
-X GET \
"http://127.0.0.1:8600/editor/status?server_name=server1"

* 응답

[Response]

키		타입	필수	설명
code		text	Y	결과 코드정보
message		text	N
list		array	-	시나리오 편집기 상태 정보 배열
	server_name	text		서버이름
	tenant_id	int	-	테넌트 ID 값
	status	text	-	상태 정보 ( start, stop )

* 응답

{
  "code": "200",
  "message": "OK",
  "list": [
    {
      "tenant_id": 1,
      "status": "start",
    },
    {
      "tenant_id": 2,
      "status": "stop"
    }
  ]
}

* 응답 실패(400)

{ "code": "404", "message": "Not Found" }

2.3코드 정의

2.3.1오류 코드

code	message	설명
0		정상코드
400	ForbiddenException	권한 없음
401	UnauthorizedException	인증 실패
404	[Error]Not found!	찾기 실패

411	[Error] message invalid.	메시지 타입 오류
412	[Error] duplicate (server_name)	서버명 중복 오류
413	[Error] Not found (server).	서버 Not found.
414	[Error] The editor exists on the server.	서버에 편집기 정보가 존재한다.
415	[Error] duplicate (tenant)	tenant 정보 중복
416	[Error] parameter error(server_name)	SERVER NAME 오류
417	[Error] parameter error(ip)	IP 오류
418	[Error] Not found (editor).	시나리오편집기 못참음
419	[Error] parameter error(tenant_id)	TENANT ID 오류
421	[Error] Not found (tenant)	Tenant 존재하지 않음
424	[Error] Access Denied	권한없음
431	[Error] parameter error(max count)	최대 요청 개수 초과

441	[Error] The editor is running.	편집기가 실행중
442	[Error] An error occurred when running the editor.	실행 오류
443	[Error] The editor is not running.	편집기가 실행중 아님
501	[Error] Server DB (server)	서버 DB 오류
502	[Error] Server DB (editor)	서버 DB 오류

600	FailedToSendMessageException	메시지 전송 실패
601	InternalSystemErrorException	내부 시스템 에러
