1.1개요

NEXUSCUBE 와 연동하기 위한 nxproxy_rio API 개발 가이드 입니다.

1.2구성도

1.2.1싱글모드(Single)

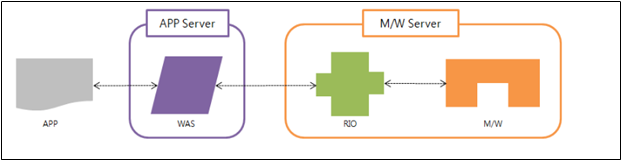

nxproxy_rio 가 CTI 서버와 동일한 위치에 위치하여 실행 될 때 입니다.
단일화 구성 일 때 입니다.

1.2.2이중화모드(HA)

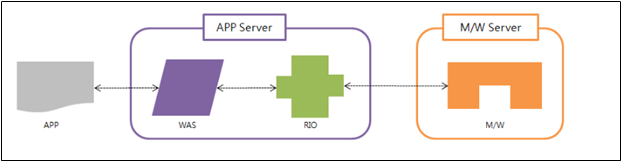

nxproxy_rio 가 APP 서버와 동일한 위치에 위치하여 실행 될 때 입니다.
이중화 구성일 때 입니다.

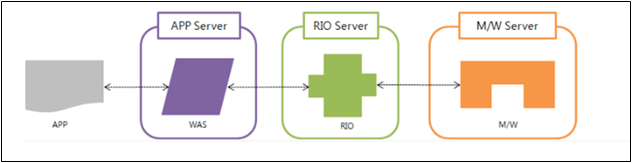

nxproxy_rio 가 단독으로 위치하여 실행 될 때 입니다.

1.3브라우저 지원

기능	Chrome	Firefox (Gecko)	Internet Explorer	Opera	Safari
버전 76 지원	6	4.0 (2.0)	Not supported	11.00 (disabled)	5.0.1
버전 7 지원	Not supported	6.0 (6.0)Moz	Not supported	Not supported	Not supported
버전 10 지원	14	7.0 (7.0)Moz	HTML5 Labs	?	?
표준 - RFC 6455 지원	16	11.0 (11.0)	10	12.10	6.0

1.4JavaScript Sample

1.4.1접속과 해제

최초 nxproxy_rio와 연동 하기 위해 nxproxy_rio 서버의 IP 정보와 PORT 정보가 필요합니다.
login(접속)을 하게되면 connection이 유지되고 메세지를 주고받을수 있습니다.
Login을 하지 않은 상태에서는 어떠한 요청도 할 수 없습니다.

1.4.1.1Login & Logout Code Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<body>
<button id="btnLogin" >Login</button>
<button id="btnLogout" >Logout</button>

<script>
$("btnLogin").click(function(){
   // nxproxy_rio 서버의 IP/PORT 정보로 WebSocket을 생성합니다.
   socket = new WebSocket("ws://127.0.0.1:8877");

   // 정상적으로 생성이 되면 아래 onopen 이벤트가 발생됩니다.
   // 최초 login 메세지를 보내 id 인증을 요청합니다.
   // JQuery를 이용하여 메세지를 생성하여 발신합니다.
   // *자세한 필드 값은 본문 [Interface장] 에서 확인하시기 바랍니다.
   socket.onopen = function() {
      var login = new Object();
      login.fname = "login";
      login.id = "cube";
      login.pwd = "cube123";
      socket.send(JSON.stringify(login));
   };

   // onmessage는 서버로 부터 수신되는 메시지 이벤트 입니다.
   // 주로 호출(socket.send())에 대한 response와 event message가 있습니다.
   // 최초 login message를 보내면 결과를 수신 할 수 있습니다.
   // JSON을 이용하여 메시지를 수신하고 login에 대한 결과를 확인합니다.
   socket.onmessage = function(message) {
      console.log( message.data );
   }


   // connection이 정상 종료가 되면 onclose를 발생합니다.
   socket.onclose = function() { console.log("Closed socket. "); };

   // connection 이 비정상 종료가 되면 onerror 를 발생합니다.
   // 이때는 client 에서 재접속이 필요합니다.
   socket.onerror = function() { console.log("Error during transfer. "); };
});

// logout 메시지를 생성하여 서버로 logout 요청을 합니다.
$("#btnLogout").click(function() {
   var logout = new Object();
   logout.fname = "logout";
   logout.id = "cube";
   socket.send(JSON.stringify(logout));
});
</script>
</body>
</html>

1.4.2Monitor 등록 및 해제

Device를 Monitor 등록 하지 않으면 이벤트를 수신 할 수 없습니다.
Call / Queue 혹은 Agent 사용 시 해당 Device 번호를 Monitor 등록/해제 요청 하시기 바랍니다.

1.4.2.1addMonitor & removeMonitor Code Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 이 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<body>
<button id="btnAddMonitor" >AddMonitor</button>
<button id="btnRemoveMonitor" >removeMonitor</button>

<script>
//등록 할 Device 번호로 메시지를 생성하여 요청합니다.
$("#btnAddMonitor").click(function() {
   var addmonitor = new Object();
   addmonitor.fname = "addmonitor";
   addmonitor.device = "1001";
   socket.send(JSON.stringify(addmonitor));
});

//이벤트 수신의 종료를 원할 때 해제 하시기 바랍니다.
//해제 할 Device 번호로 메시지를 생성하여 요청합니다.
$("#btnRemoveMonitor").click(function() {
   var removemonitor = new Object();
   removemonitor.fname = "removemonitor";
   removemonitor.device = "1001";
   socket.send(JSON.stringify(removemonitor));
});
</script>
</body>
</html>

// 결과는 onmessage에서 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "addmonitor"){
      console.log("addmonitor 결과 : " + json.result );
   }

   if(json.fname == "removemonitor"){
      console.log("removemonitor결과 : " + json.result );
   }
}

1.4.3에이전트 상태 변경

에이전트의 상태 변경 예제 코드입니다.

1.4.3.1Logon Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 과 addMornitor 가 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
<body>
<button id="btnLogon" >Logon</button>
<script>
// 상태를 변경 할 Dn 번호와 에이전트 정보로 메시지를 생성하여 요청합니다.
$("#btnLogon").click(function() {
   var logon = new Object();
   logon.fname = "logon";
   logon.this = "1001";
   var agent = new Object();
   agent.id = "1001";
   agent.group = "401";
   agent.channel = "0";
   agent.wmode = "1";
   logon.agent = agent;
   socket.send(JSON.stringify(logon));
});
</script>
</body>
</html>

// 결과는 onmessage에서 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "logon"){
   console.log("상태변경 결과 : " + json.result );
   }
}

// onmessage에서 이벤트 수신을 확인하여 상태를 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 201 :   //201 은 LoggedOn 상태 코드 입니다.
            console.log("Logon 상태 입니다. ");
         break;
      }
   }
}

1.4.3.2Logoff Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 과 addMornitor 가 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
<body>
<button id="btnLogoff">Logoff</button>
<script>
// 상태를 변경 할 Dn 번호와 에이전트 정보로 메시지를 생성하여 요청합니다.
$("#btnLogoff").click(function() {
   var logoff = new Object();
   logoff.fname = "logoff";
   logoff.this = "1001";
   var agent = new Object();
   agent.id = "1001";
   agent.reason = "0";
   logoff.agent = agent;
   socket.send(JSON.stringify(logoff));
});
</script>
</body>
</html>

// 결과는 onmessage에서 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "logoff"){
      console.log("상태변경 결과 : " + json.result );
   }
}

// onmessage에서 이벤트 수신을 확인하여 상태를 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 202 : //202 는 LoggedOff 상태 코드 입니다.
         console.log("Logoff 상태 입니다. ");
         break;
      }
   }
}

1.4.3.3Ready Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 과 addMornitor 그리고 Logon 이 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
<body>
<button id="btnReady">Ready</button>
<script>
// 상태를 변경 할 Dn 번호와 에이전트 정보로 메시지를 생성하여 요청합니다.
$("#btnReady").click(function() {
   var ready = new Object();
   ready.fname = "ready";
   ready.this = "1001";
   var agent = new Object();
   agent.id = "1001";
   agent.reason = "0";
   ready.agent = agent;
   socket.send(JSON.stringify(ready));
});
</script>
</body>
</html>

// 결과는 onmessage에서 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "ready"){
      console.log("상태변경 결과 : " + json.result );
   }
}

// onmessage에서 이벤트 수신을 확인하여 상태를 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 204 : //204 는 ready 상태 코드 입니다.
            console.log("Ready 상태 입니다. ");
         break;
      }
   }
}

1.4.3.4Not Ready Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 과 addMornitor 그리고 Logon 이 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
<body>
<button id="btnNotready">NotReady</button>
<script>
// 상태를 변경 할 Dn 번호와 에이전트 정보로 메시지를 생성하여 요청합니다.
$("#btnNotready").click(function() {
   var notready = new Object();
   notready.fname = "notready";
   notready.this = "1001";
   var agent = new Object();
   agent.id = "1001";
   agent.reason = "0";
   notready.agent = agent;
   socket.send(JSON.stringify(notready));
});
</script>
</body>
</html>

// 결과는 onmessage에서 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "notready"){
      console.log("상태변경 결과 : " + json.result );
   }
}

// onmessage에서 이벤트 수신을 확인하여 상태를 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 203 : //203 은 Not ready 상태 코드 입니다.
            console.log("Not Ready 상태 입니다. ");
         break;
      }
   }
}

1.4.3.5After Work Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 과 addMornitor 그리고 Logon 이 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
<body>
<button id="btnAfterwork">AfterWork</button>
<script>
// 상태를 변경 할 Dn 번호와 에이전트 정보로 메시지를 생성하여 요청합니다.
$("#btnAfterwork").click(function() {
   var afterwork = new Object();
   afterwork.fname = "afterwork";
   afterwork.this = "1001";
   var agent = new Object();
   agent.id = "1001";
   agent.reason = "0";
   afterwork.agent = agent;
   socket.send(JSON.stringify(afterwork));
});
</script>
</body>
</html>

// 결과는 onmessage에서 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "afterwork"){
      console.log("상태변경 결과 : " + json.result );
   }
}

// onmessage에서 이벤트 수신을 확인하여 상태를 확인 할 수 있습니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 206 : //206 은 After Work 상태 코드 입니다.
            console.log("After Work 상태 입니다. ");
         break;
      }
   }
}

1.4.4호 발신 및 수신, 종료

호 발신 방법과 수신에 대한 예제 코드입니다.
예로서 발신자는 1001번 이며 수신자는 1002번 입니다.

1.4.4.1Dial Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.- 위의 Login 과 addMornitor이 선행 되어야 합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnDial" >Dial</button>
<script>
//등록 할 Device 번호로 메시지를 생성하여 요청합니다.
$("#btnDial").click(function() {
   var dial = new Object();
   dial.fname = "dial";
   dial.this = "1001";
   dial.called = "1002";
   dial.uui = "user to user information data";
   var attach = new Object();
   attach.uei= "user extend information data";
   attach.ci= "campaign information data";
   dial.attach = attach;
   socket.send(JSON.stringify(dial));
});
</script>
</body>
</html>

//onmessage에서 이벤트 수신을 확인하여
//Delivered 이벤트 (전화 발신성공 : 링이 울리는 상태) 를 확인 합니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 4 : //4 는 Delivered 이벤트 코드 입니다.
            if( json.monitor == json.call.other ){
               console.log("호가 발신 되었습니다.");
            }
         break;
      }
   }
}

1.4.4.2Answer Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Delivered (수신) 이벤트 상태에서 가능합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnAnswer" >Answer</button>
<script>
// Delivered 이벤트 상태에서 Answer 버튼을 클릭하여 전화 받기를 요청합니다.
// 요청이 성공 하면 Established (호 연결) 이벤트가 발생 됩니다.

$("#btnAnswer").click(function() {
   var answer = new Object();
   answer.fname = "answer";
   answer.this = "1001";
   // 수신된 Delivered 이벤트에서 Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   answer.c1 = "1";
   socket.send(JSON.stringify(answer));
});
</script>
</body>
</html>

// 전화받기 answer를 요청하면Established 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 6 : //6 은 Established 이벤트 코드 입니다.
            console.log("호가 연결 되었습니다.");
         break;
      }
   }
}

1.4.4.3Clear Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Established(통화 중) 이벤트 상태에서 가능합니다.

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnClear" >Clear</button>
<script>
// Established 이벤트 상태에서 Clear 버튼을 클릭하여 전화 끊기를 요청합니다.
// 요청이 성공 하면 ConnectionCleared (호 끊김) 이벤트가 발생 됩니다.
$("#btnClear").click(function() {
   var clear = new Object();
   clear.fname = "clear";
   clear.this = "1001";
   // 수신된 이벤트에서 통화중인(Delivered or Established) Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   clear.c1 = "1";
   socket.send(JSON.stringify(clear));
});

</script>
</body>
</html>

// 전화끊기 clear를 요청하면ConnectionCleared 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
      if(json.fname == "event"){
         switch( json.id ){
            case 3 : //3 은 ConnectionCleared이벤트 코드 입니다.
         console.log("호가 종료 되었습니다.");
         break;
      }
   }
}

1.4.5보류 및 회수

1.4.5.1Hold Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Established (통화 중) 이벤트 상태에서 가능합니다

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnHold" >Hold</button>
<script>
// Established 이벤트 상태에서 Hold 버튼을 클릭하여 통화 보류를 요청합니다.
// 요청이 성공 하면 Held (통화 보류) 이벤트가 발생 됩니다.
$("#btnHold").click(function() {
   var hold= new Object();
   hold.fname = "hold";
   hold.this = "1001";
   //수신된 이벤트에서 통화중인(Delivered or Established) Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   hold.c1 = "1";
   socket.send(JSON.stringify(hold));
});
</script>
</body>
</html>

// 통화 보류 hold 를 요청하면held 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 8 : //8 은 held 이벤트 코드 입니다.
            console.log("호가 보류 되었습니다.");
         break;
      }
   }
}

1.4.5.2Retrieve Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Held (호 보류) 이벤트 상태에서 가능합니다

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnRetrieve" >Retrieve</button>
<script>
// Held 이벤트 상태에서Retrieve 버튼을 클릭하여 통화 회수를 요청합니다.
// 요청이 성공 하면 retreived (호 회수) 이벤트가 발생 됩니다.

$("#btnRetrieve").click(function() {
   var retrieve = new Object();
   retrieve.fname = "retrieve";
   retrieve.this = "1001";
   // 수신된 이벤트에서 통화중인(Delivered or Established) Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   retrieve c1 = "1";
   socket.send(JSON.stringify(retrieve));
});
</script>
</body>
</html>

// 호 회수 retrieve를 요청하면 Retrieved 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 12 : //12 은 Retrieved 이벤트 코드 입니다.
            console.log("호가 회수 되었습니다.");
         break;
      }
   }
}

1.4.6협의, 전환, 회의

1.4.6.1Consult Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Established (통화 중) 이벤트 상태에서 가능합니다

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnConsult" >Consult</button>
<script>
// Established 이벤트 상태에서 Consult 버튼을 클릭하여 협의 통화를 요청합니다.
// 요청이 성공 하면 Delivered (전화 연결) 이벤트가 발생 됩니다.

$("#btnConsult").click(function() {
   var consult = new Object();
   consult.fname = "consult";
   consult.this = "1001";
   // 수신된 이벤트에서 통화중인(Delivered or Established) Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   consult.c1 = "1";
   consult.called = "1002";
   consult.mode = "0"; //mode 0 : Transfer , mode 1 : Confer
   consult.uui = "user to user information data";
   var attach = new Object();
   attach.uei = "user extend information data";
   attach.ci = "campaign information data";
   consult.attach = attach;
   socket.send(JSON.stringify(consult));
});
</script>
</body>
</html>

// 협의 통화 Consult 가 성공되면 Ctype = 4로 들어오는 협의 Delivered 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( event.id ){
         case 4 : //4 는 Delivered 이벤트 코드 입니다.
            if ( json.ctype == 4){ //협의 요청 시
               if( json.monitor == json.call.other ) //협의 발신 시
                  console.log("협의 호가 발신 되었습니다.");
               else //협의 수신 시
                  console.log("협의 호가 수신 되었습니다.");
               }
            break;
      }
   }
}

1.4.6.2Transfer Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Consult ( mode : 0 )요청 후Established (통화 중) 이벤트 상태에서 가능합니다

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnTransfer" >Transfer</button>
<script>
// Consult (mode : 0 ) 요청 후 Established(협의 통화 중) 상태에서 Transfer 버튼을 클릭하여 전환 통화를 요청합니다.
// 요청이 성공 하면 Transferred (전환) 이벤트가 발생 됩니다.

$("#btnTransfer").click(function() {
   var transfer = new Object();
   transfer.fname = "transfer";
   transfer.this = "1001";
   // 수신된 이벤트에서 통화중인(Delivered or Established) Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   transfer.c1 = "1";
   transfer.held = "1002";
   //held 이벤트에서 추출한 Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   transfer.c2 = "2";
   socket.send(JSON.stringify(transfer));
});
</script>
</body>
</html>

// 전환 통화 Trensfer 가 성공되면 Transferred 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( event.id ){
         case 14 : //14 는 Transferred 이벤트 코드 입니다.
            console.log("Transferred 이벤트 입니다.");
         break;
      }
   }
}

1.4.6.3Confer Sample

- 해당 Sample Code에는 Jquery2.x 가 사용 되었습니다.

- Consult ( mode : 1 )요청 후Established (통화) 이벤트 상태에서 가능합니다

<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<script   src="https://code.jquery.com/jquery-2.2.3.min.js"   integrity="sha256-a23g1Nt4dtEYOj7bR+vTu7+T8VP13humZFBJNIYoEJo=" crossorigin="anonymous"></script>
</head>
<button id="btnConfer" >Confer</button>
<script>
// Consult ( mode : 1 ) 요청 후 Established 이벤트 상태에서 Confer 버튼을 클릭하여 회의 통화를 요청합니다.
// 요청이 성공 하면 Conferenced(회의 통화) 이벤트가 발생 됩니다.

$("#btnConfer").click(function() {
   var confer = new Object();
   confer.fname = "confer";
   confer.this = "1001";
   // 수신된 이벤트에서 통화중인(Delivered or Established) Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   confer.c1 = "1";
   confer.held = "1002";
   //held 이벤트에서 추출한 Call ID (event.call.c1) 값을 이용 할 수 있도록 합니다.
   confer.c2 = "2";
   socket.send(JSON.stringify(confer));
});
</script>
</body>
</html>

// 회의 통화 Confer 가 성공되면 Conferenced 이벤트가 발생됩니다.
socket.onmessage = function(message){
   var json = $.parseJSON(message.data);
   if(json.fname == "event"){
      switch( json.id ){
         case 2 : //2 는 Conferenced 이벤트 코드 입니다.
            console.log("Conferenced 이벤트 입니다.");
         break;
      }
   }
}

1.5Interface (Json)

* Interface의 Type과 Range는 버전에 따라 변경 될 수 있습니다.

1.5.1정의

object { Key : Value, Key : Value }

object { Key : Value, Key : obejct { Key : Value } }

1.5.1.1사용 예

1.5.1.1.1case1

request Message(Add Monitor)

{
   "fname":"addmonitor",
   "device":"1001"
}

1.5.1.1.2case2

response Message

{
   "fname":"addmonitor",
   "device":"1001",
   "result":"1"
}

1.5.1.1.3case3

request Message(dial)

{
   "fname":"dial",
   "this":"1001",
   "called":"1002",
   "uui":"User2UserInfo",
   "attach":
   {
      "uei":"ueisize1024",
      "ci":"cisize1024"
   }
}

1.5.1.1.4case4

response Message

{
   "fname":"dial",
   "this":"1001",
   "called":"1002",
   "uui":"User to User Information Data",
   "attach":
   {
      "uei":"User Extend Information Data",
      "ci":"Campaign Information Data"
   },
   "result":"2011"
}

1.5.2Session

1.5.2.1Login

	key	range	M/O	type	desc
request	fname	login	M	String	서비스 이름
	Id	24(한글,특수문자 제외)	M	String	유저 아이디
	pwd		M	String	유저 비밀번호
response	request messagem
response	result	1		Integer	결과

1.5.2.2logout

	key	range	M/O	type	desc
request	fname	logout	M	String	서비스 이름
request	id	24(한글,특수문자 제외)	M	String	유저 아이디
response	request message
response	result	1		Integer	결과

1.5.2.3addMonitor

	key	range	M/O	type	desc
request	fname	addmonitor	M	String	서비스 이름
request	device	64	M	String	모니터 등록 요청 Device
response	request message
response	result	1		Integer	결과

1.5.2.4removeMonitor

	key	range	M/O	type	desc
request	fname	removemonitor	M	String	서비스 이름
request	device	64	M	String	모니터 해제 요청 Device
response	request message
response	result	1		Integer	결과

1.5.3Switch

1.5.3.1dial

	key	range		M/O	type	desc
request	fname	dial		M	String	서비스 이름
	this	64		M	String	발신자 번호
	called	64		M	String	수신자 번호
	uui	256		O	String	User to User Information Data
	attach	uei	1024	O	String	User Extend Information Data
	attach	ci	1024	O	String	Campaign Information Data
response	request messageo
response	result	1			Integer	결과

1.5.3.2answer

	key	range	M/O	type	desc
Request	fname	answer	M	String	서비스 이름
	this	64	M	String	수신자 번호
	c1	0 < n < 32767	M	Integer	콜 아이디
response	request message
response	result	1		Integer	결과

1.5.3.3clear

	key	range	M/O	type	desc
request	fname	clear	M	String	서비스 이름
	this	64	M	String	수신자 번호
	c1	0 < n < 32767	M	Integer	콜 아이디
response	request message
response	result	1		Integer	결과

1.5.3.4hold

	key	range	M/O	type	desc
request	fname	hold	M	String	서비스 이름
	this	64	M	String	수신자 번호
	c1	0 < n < 32767	M	Integer	콜 아이디
response	request message
response	result	1		Integer	결과

1.5.3.5retrieve

	key	range	M/O	type	desc
request	fname	retrieve	M	String	서비스 이름
	this	64	M	String	수신자 번호
	c1	0 < n < 32767	M	Integer	콜 아이디
response	request message
response	result	1		Integer	결과

1.5.3.6singletransfer

	key	range		M/O	type	desc
request	fname	sstransfer		M	String	서비스 이름
	this	64		M	String	수신자 번호
	c1	0 < n < 32767		M	Integer	콜 아이디
	called	64		M	String	협의 대상자 번호
	uui	256		O	String	User to User Information Data
	attach	uei	1024	O	String	User Extend Information Data
		ci	1024	O	String	Campaign Information Data
response	request messagem
response	result	1			Integer	결과

1.5.3.7consult

	key	range		M/O	type	desc
request	fname	consult		M	String	서비스 이름
	this	64		M	String	수신자 번호
	c1	0 < n < 32767		M	Integer	콜 아이디
	called	64		M	String	협의 대상자 번호
	mode	0 / 1		M	Integer	0=TRANSFER / 1=CONFERENCE
	uui	256		O	String	User to User Information Data
	attach	uei	1024	O	String	User Extend Information Data
		ci	1024 byte	O	String	Campaign Information Data
response	request message
response	result	1			Integer	결과

1.5.3.8confer

	key	range	M/O	type	desc
request	fname	confer	M	String	서비스 이름
	this	64	M	String	수신자 번호
	c1	0 < n < 32767	M	Integer	Active 콜 아이디
	held	64	M	String	Held 대상자 번호
	c2	0 < n < 32767	M	Integer	Held 콜 아이디
response	request message
response	result	1		Integer	결과

1.5.3.9transfer

	key	range	M/O	type	desc
request	fname	transfer	M	String	서비스 이름
	this	64	M	String	수신자 번호
	c1	0 < n < 32767	M	Integer	Active 콜 아이디
	held	64	M	String	Held 대상자 번호
	c2	0 < n < 32767	M	Integer	Held 콜 아이디
response	request messagem
response	result	1		Integer	결과

1.5.3.10bargein

	key	range	M/O	type	desc
request	fname	bargein	M	String	서비스 이름
	this	64	M	String	수신자 번호
	called	0 < n < 2^31	M	String	감청 대상자 번호
response	request message
response	result	1		Integer	결과

1.5.4Agent

1.5.4.1logon

	key		range	M/O	type	desc
request	fname		logon	M	String	서비스 이름
	this		64	M	String	수신자 번호
	agent	id	64	M	String	agent ID
		group	0 < n < 10^6	M	String	그룹
		channel	0 <= n < 8	M	String	로그인 채널 voice = 0 twitter = 1 facebook = 2 reserved = 3 chat = 4 video = 5 email = 6 fax = 7
		wmode	0 < n < 5	M	Integer	AUX_WORK = 1 AFTCAL_WK = 2 AUTO_IN = 3 MANUAL_IN = 4
response	request message
response	result		1		Integer	결과

1.5.4.2logoff

	key		range	M/O	type	desc
request	fname		logoff	M	String	서비스 이름
	this		64	M	String	수신자 번호
	agent	id	64	M	String	agent ID
		group	0 < n < 10^6	M	String	그룹
		reason	0< n <= 9	M	String	사유 코드
response	request message
response	result		1		Integer	결과

1.5.4.3notready

	key		range	M/O	type	desc
request	fname		notready	M	String	서비스 이름
	this		64	M	String	수신자 번호
	agent	id	64	M	String	agent ID
	agent	reason	0< n <= 9	M	String	사유 코드
response	request message
response	result		1		Integer	결과

1.5.4.4ready

	key		range	M/O	type	desc
request	fname		ready	M	String	서비스 이름
	this		64	M	String	수신자 번호
	agent	id	64	M	String	agent ID
	agent	reason	0< n <= 9	M	String	사유 코드
response	request message
response	result		1		Integer	결과

1.5.4.5afterwork

	key		range	M/O	type	desc
request	fname		afterwork	M	String	서비스 이름
	this		64	M	String	수신자 번호
	agent	id	64	M	String	agent ID
	agent	reason	0< n <= 9	M	String	사유 코드
response	request messagem
response	result		1		Integer	결과

1.5.5Event

1.5.5.1Event

	key		type	desc
event	fname		String	event (고정값)
	id		Integer	이벤트 번호
	msid		Integer	미디어 번호
	this		String	이벤트 대상 번호
	cnid		String	콜 고유 번호
	cnsq		Integer	콜 고유 번호 시퀀스
	tag		Integer
	ftime		String	서버 이벤트 발행 시간 yyyy/mm/dd/hh/mm/ss/msec 2016/02/04 15:28:43.01
	call	c1	Integer	Call의 reference ID
		c2	Integer	Call이 변경 되었을 경우 첫번째 Call ID
		c3	Integer	Call이 변경 되었을 경우 두번째 Call ID
		cause	Integer	Event Cause
		ctype	Integer	콜 타입1 : Inbound 2 : Outbound 3 : Internal 4 : Consult 5 : Transfer 6 : Conference
		ohter	Integer	Calling Device가 MonitorParty와 다를 때 Calling Device (ANI)
		third	Integer	Calling Device가 monitor와 같을 때의 Calling Device
		called	Integer	회의 또는 전환 호일 때 협의를 시도한 Device
		origin	Integer	Inbound Call에 대한 교환기의 entry point 또는 Outbound Call에 대한 교환기의 exit point
		uui	String	User to User Information Data
	queue	dn	Integer	Queue 번호
		wqueue	Integer	Queue에 대기중인 호의 개수
		wtime	Integer	Queue에 대기중인 호의 대기시간
	attach	uei	Integer	User Extend Information Data
	attach	ci	Integer	Campaign Information Data
	agent	id	String	Agent ID
		reason	Integer	사유 코드
		wmode	Integer	로그인시 설정된 Work Mode

1.6ErrorCode

1.6.1nxproxy

1.6.1.1rio에 대한 ErrorCode 정의

name	value	desc
SUCCSSS	1	성공
NOT_SUPPORT	-4001	알수 없는 서비스명
RESPONSE_FAIL	-4005	응답실패
TIME_OUT	-4006	응답타임아웃
LOGIN_FAIL	-4007	로그인 실패
BAD_LOGIN	-4008	유효하지 않은 세션 (로그인 상태 아님)
MONITOR_ADD_FALL	-4009	모니터 추가 실패
INVALID_JSON_TYPE	-4010	Json 형식 에러
INVALID_PARAMS	-4011	필수 값 누락
SERVER_UNKNOWN	-4901	미들웨어 연결 안됨

1.6.2Web Socket

1.6.2.1Web Socket에 대한 ErrorCode 정의

name	value	desc
CLOSE_NORMAL	1000	Normal closure; the connection successfully completed whatever purpose for which it was created.
CLOSE_GOING_AWAY	1001	The endpoint is going away, either because of a server failure or because the browser is navigating away from the page that opened the connection.
CLOSE_PROTOCOL_ERROR	1002	The endpoint is terminating the connection due to a protocol error.
CLOSE_UNSUPPORTED	1003	The connection is being terminated because the endpoint received data of a type it cannot accept (for example, a text-only endpoint received binary data).
CLOSE_NO_STATUS	1005	Reserved. Indicates that no status code was provided even though one was expected.
CLOSE_ABNORMAL	1006	Reserved. Used to indicate that a connection was closed abnormally (that is, with no close frame being sent) when a status code is expected.
Unsupported Data	1007	The endpoint is terminating the connection because a message was received that contained inconsistent data (e.g., non-UTF-8 data within a text message).
Policy Violation	1008	The endpoint is terminating the connection because it received a message that violates its policy. This is a generic status code, used when codes 1003 and 1009 are not suitable.
CLOSE_TOO_LARGE	1009	The endpoint is terminating the connection because a data frame was received that is too large.
Missing Extension	1010	The client is terminating the connection because it expected the server to negotiate one or more extension, but the server didn't.
Internal Error	1011	The server is terminating the connection because it encountered an unexpected condition that prevented it from fulfilling the request.
Service Restart	1012	The server is terminating the connection because it is restarting.
Try Again Later	1013	The server is terminating the connection due to a temporary condition, e.g. it is overloaded and is casting off some of its clients.
	1014
TLS Handshake	1015	Reserved. Indicates that the connection was closed due to a failure to perform a TLS handshake (e.g., the server certificate can't be verified).

http://tools.ietf.org/html/rfc6455#section-7.4.1 ( 참고 URL )

1.NXPROXY_RIO 개발가이드

1.1개요

1.2구성도

1.2.1싱글모드(Single)

1.2.2이중화모드(HA)

1.3브라우저 지원

1.4JavaScript Sample

1.4.1접속과 해제

1.4.1.1Login & Logout Code Sample

1.4.2Monitor 등록 및 해제

1.4.2.1addMonitor & removeMonitor Code Sample

1.4.3에이전트 상태 변경

1.4.3.1Logon Sample

1.4.3.2Logoff Sample

1.4.3.3Ready Sample

1.4.3.4Not Ready Sample

1.4.3.5After Work Sample

1.4.4호 발신 및 수신, 종료

1.4.4.1Dial Sample

1.4.4.2Answer Sample

1.4.4.3Clear Sample

1.4.5보류 및 회수

1.4.5.1Hold Sample

1.4.5.2Retrieve Sample

1.4.6협의, 전환, 회의

1.4.6.1Consult Sample

1.4.6.2Transfer Sample

1.4.6.3Confer Sample

1.5Interface (Json)

1.5.1정의

1.5.1.1사용 예

1.5.1.1.1case1

1.5.1.1.2case2

1.5.1.1.3case3

1.5.1.1.4case4

1.5.2Session

1.5.2.1Login

1.5.2.2logout

1.5.2.3addMonitor

1.5.2.4removeMonitor

1.5.3Switch

1.5.3.1dial

1.5.3.2answer

1.5.3.3clear

1.5.3.4hold

1.5.3.5retrieve

1.5.3.6singletransfer

1.5.3.7consult

1.5.3.8confer

1.5.3.9transfer

1.5.3.10bargein

1.5.4Agent

1.5.4.1logon

1.5.4.2logoff

1.5.4.3notready

1.5.4.4ready

1.5.4.5afterwork

1.5.5Event

1.5.5.1Event

1.6ErrorCode

1.6.1nxproxy

1.6.1.1rio에 대한 ErrorCode 정의

1.6.2Web Socket

1.6.2.1Web Socket에 대한 ErrorCode 정의
