1.1개요

• 본 문서는 http(https) 프로토콜을 통해 데이터를 json 형식으로 가공하여 GET, POST, PUT method를 사용하여 전송하고, json형식의 결과 데이터를 parsing하여 처리할 수 있음을 전제로 작성되었다.

1.2용어 정의

1.2.1어댑터

• 카카오 청약 홈페이지에서 데이터를 전달 받고, 결과를 전달해 주는 서비스 입니다.

1.2.2트랜젝션 코드

트랜젝션시나리오 코드 입니다.

• t_create_csapp : 상담앱 상용 설정 트랜젝션

• t_create_notitalk: 알림톡 설정 트렌젝션

• t_create_ai: AI 교육, AI 면접 트랜잭션

• t_create_callbot: 콜봇 생성 트랜젝션

• t_create_notitalk_callbot: 알림톡 + 콜봇 설정 트랜젝션

• t_start_csapp: 청약 시작 날짜 변경

1.3연동 스펙

• 연동방식은 Restfull API 방식 및 DB Polling 두가지 방식을 지원 합니다.

• Restfull API 방식은 Adaptor -> 각 Server 로 처리를 요청하는 방식입니다.

• DB Polling 방식은 어뎁터에서는 JOB 테이블에 각 Server 에서 해야할 일 정보를 업데이트만 하는 방식입니다.

1.3.1Host

• 청약서버

• [개발서버] http://10.10.30.47:8450/

1.3.2서비스별 전송 규격

• 서버정보는 청약 DB 의 server_list 를 사용합니다.

• 트랜젝션 요청 시나리오는 청약 DB 의 job_transaction_list 로 만듭니다.

• 트랜젝션 작업 히스토리는 청약 DB 의job_transaction_history 로 확인 가능합니다.

• 트랜젠션 상태정보는 job_status 를 참조 하면 됩니다.

1.3.3서비스별 Restfull 연동

1.3.3.1트랜젝션 요청 (adaptor -> server)

성공일 경우 200 OK 를 전달하면 됩니다.

[Request]

• path : /subscription/request/{server_type}

• method : POST

• header

• Content-type: application/json

• parameter : {transaction_code:"t_create_notitalk", activate_id:"UUUU-IIII-0007", ...}

[server_type]

[Parameter]

[Example]

curl  -H "Content-type: application/json" \
-X POST -d \
 '{"transaction_code":"t_create_csapp",
  "activate_id":"UUUU-IIII-0007" ,
  "response_url": "http://10.10.30.47:8450/subscription/response/pbx"}' \
  http://10.10.30.47:8080/subscription/request/pbx

1.3.3.2트랜젝션 응답 (server -> adaptor)

[Request]

• path : /subscription/response/{server_type}

• method : POST

• header

• Content-type: application/json

• parameter : {transaction_code:"t_create_notitalk", activate_id:"UUUU-IIII-0007", ...}

[Parameter]

[Example] 성공

curl  -H "Content-type: application/json" \
-X POST -d \
 '{
    code : "200",
    transaction_code:"t_create_notitalk",
    activate_id:"UUUU-IIII-0007" ,
    report:{ dn:"1" }}' \
  http://10.10.30.47:8450/subscription/reponse/pbx

[Example] 실패

curl  -H "Content-type: application/json" \
-X POST -d \
 '{
    code : "400",
    transaction_code:"t_create_notitalk",
    activate_id:"UUUU-IIII-0007" ,
    message :"자원생성 실패 "' \
  http://10.10.30.47:8450/subscription/reponse/pbx

1.3.4DB Polling 연동(각서버에서 DB 참조 처리)

처리순서

1.3.4.11. job_status Table 의 transaction_code , job_process, job_status 를 확인.

• job_status : W ( polling 은 인것은 W 만 찾으면 됩니다)

• transaction_code : 각각 처리해야하는 트랜젝션 코드로 검색 ( 청약신청의 경우는 t_crate_csapp 만 검색)

• job_process : Job_transaction_list 에서 현재 할당된 작업이 맞는지 확인 ( Job_transaction_list.order == job_process )

• 서버가 여러개일 경우는 job_transaction_server_list , server_list 의 server_id 로 Server IP 를 확인 가능

1.3.4.2작업이 완료 될 경우 Job_status Table 의 상태를 업데이트

• 각각 필요한 테이블에 데이터를 업데이트

• job_status : C or F ( 완료 또는 실패 ) 업데이트

중요 TABLE 개요

[Job_status Table 정보]

[job_status Data 샘플]

[job_transaction_list Table 정보]

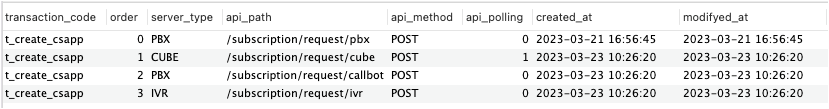

[job_transaction_list Data 샘플]

1.4코드 정의
